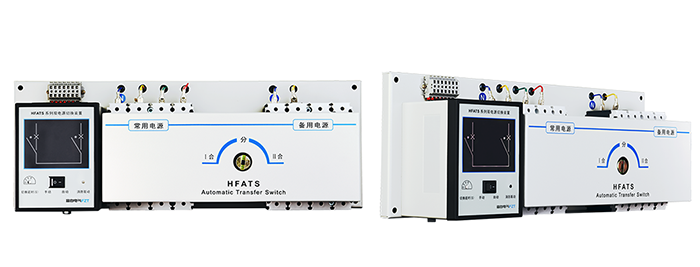

HFATS系列双电源自动转换开关是新一代的产品。外观美观、质量可靠、寿命长、操作简单 是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。那么HFATS系列双电源自动转换开关要怎么操作呢？

HFATS系列双电源自动转换开关的功能特点

在了解双电源自动转换开关怎么操作前先了解一下双电源自动转换开关的功能和特点吧，双电源自动转换开关分为整体式与分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。

使得两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。

1、智能化控制器采用单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。

2、具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能。

3、自动转换参数可在外部自由设定。

4、具有操作电机智能保护功能。

5、本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器两台断路器都进入分闸状态。

6、留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。

HFATS系列双电源自动转换开关的操作步骤及工作流程

①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送双电源自动转换开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。

③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。

④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。

2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。

过程

①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双电源自动转换开关拨至市电供电一侧。

②按柴油机停机步骤停机。

③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
